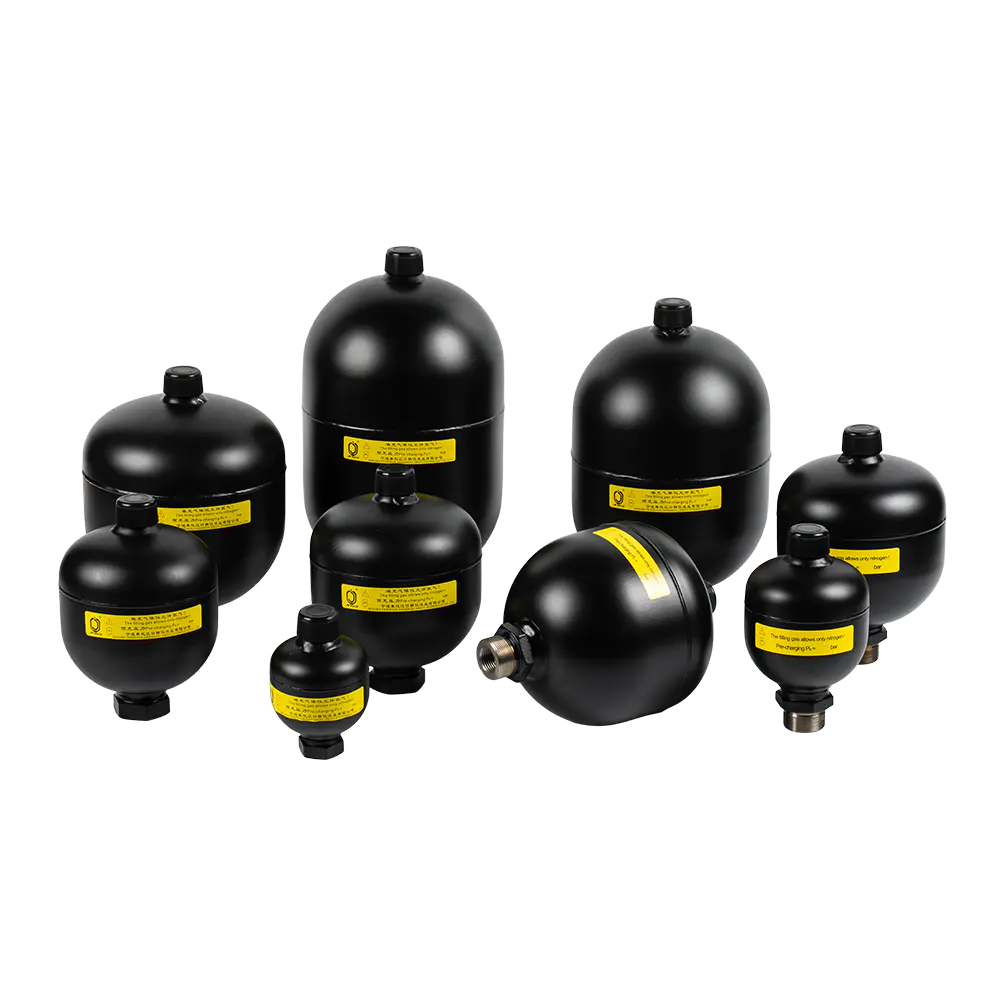

Membranakkumulator

En membranakkumulator er en mekanisk enhet som lagrer og frigjør energi ved hjelp av Boyles lov (sammentrykkbarheten til gasser). Kjernestrukturen er en diafragma laget av et fleksibelt materiale (vanligvis gummi) som fullstendig skiller væskekammeret fra gasskammeret inne i beholderen.

Be om et tilbud >

PREV：Ingen tidligere produkt NESTE：Stempelakkumulator

Kjernearbeidsprinsipp
Driften av en membranakkumulator er basert på volumendringsforholdet mellom gass og væske:
1. Energilagring (lading): Når trykket i hydraulikksystemet øker, presses væske inn i væskekammeret til akkumulatoren.
Inntrengning av væske tvinger den fleksible membranen til å bevege seg mot gasskammeret, og komprimerer gassen (vanligvis nitrogen) på den andre siden av membranen.
På grunn av gasskompresjonen lagres potensiell energi (kompresjonsenergi).
2. Energifrigjøring (frigjøring): Når systemtrykket synker (f.eks. når en hydraulisk sylinder må bevege seg raskt), skyves membranen tilbake til sin opprinnelige form av det indre trykket i gassen.
Elastisiteten til membranen utvider den komprimerte gassen, og skyver væsken tilbake inn i det hydrauliske systemet for å fylle på det øyeblikkelige strømningsbehovet.

Funksjoner til hydrauliske akkumulatorer
En uunnværlig komponent i hydraulikk- og væsketeknologi. Den har mange bruksområder i hydrauliske kretser, for eksempel:
1) spare drivkraft;

2) energilagring;

3) demping av trykkstøt;

4) å redusere pumpetrykkpulsering;

5) opprettholde konstant trykk.

Alle disse funksjonene kan utføres av hydrauliske akkumulatorer, og gir dermed spesielle fordeler som: økt produktivitet og generell effektivitet, forbedret funksjonalitet, forlenget levetid, økt sikkerhet og reduserte drifts- og vedlikeholdskostnader.

Produkt
Beskrivelse

Vi kan designe og utvikle i henhold til behovene til våre kunder for å møte kravene til forskjellige kunder.

Modellbetegnelser

1. Seriekode:
Sveisede membranakkumulatorer

2. Konstruksjon:
A: (M28X1.5) Oppladbar
B: Helt forseglet¹

3. Nominelt volum (L)

4. Tillatt arbeidstrykk (Bar)

5. Skallmateriale:
1--Karbonstål

6. Membranmaterialekode:
1--nitrilbutadiengummi (NBR)
2--Hydrogenert nitrilbutadiengummi (HNBR)²
3--Isobutylene Isoprene Rubber (IIR)²
7--Epiklorhydrin gummi (ECO)²

7. Standardtilkobling på væskesiden AK eller AB³

8. Forfyllingstrykk for nitrogen ved 20°C (Bar)¹

Merk:
(1) Bare for bulkbestillinger av type A og type B;
(2) Kun for bulkbestillinger;
(3) For ikke-standard kontakter, vennligst konsulter separat.
Sveiset membranakkumulator bruker stålstemplingsskall, de har to typer i henhold til gasssiden: Oppladbar og fullstendig forseglet.

Produktspesifikasjoner

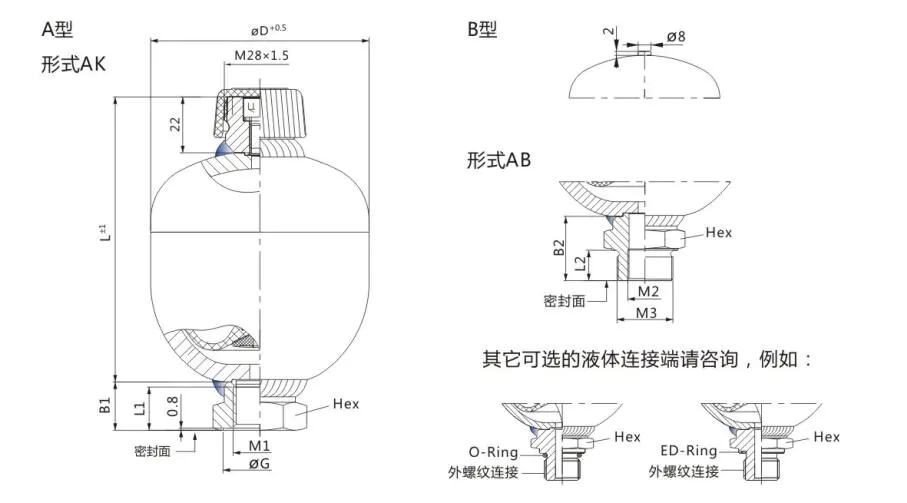

Modellkode og størrelse

Nominelt volum (L)	Kompresjonsforhold p₂:p₀	Serie	Tillatt arbeidstrykk (bar)	L (mm)	ΦD (mm)	Vekt (kg)	Forskyvning	Standard væsketilkobling
								AK					AB
								M1 (ISO228)	ΦG (mm)	L1 (mm)	B1 (mm)	Hex SW	M2 (ISO228)	M3	L2 (mm)	B2 (mm)	Hex SW
0.075	8:01	210	210	91	65	0.7	38/95/150	G1/2	Φ29	16	18	32	Ikke gitt	-	-	-	-
0.075	8:01	250	250	91	65	0.7	38/95/150	G1/2	Φ29	16	18	32	Ikke gitt	-	-	-	-
0.16	8:01	210	210	96	75	0.9	38/95/150	G1/2	Φ29	16	18	32	Ikke gitt	-	-	-	-
0.16	8:01	250	250	96	75	0.9	38/95/150	G1/2	Φ29	16	18	32	Ikke gitt	-	-	-	-
0.25	8:01	100	100	106	80	0.8	38/95/150	G1/2	Φ29	16	18	32	Ikke gitt	-	-	-	-
0.25	8:01	210	210	112	86.5	1.45	38/95/150	G1/2	Φ29	16	18	32	Ikke gitt	-	-	-	-
0.25	8:01	250	250	112	86.5	1.45	38/95/150	G1/2	Φ29	16	18	32	Ikke gitt	-	-	-	-
0.32	8:01	100	100	116.5	89	1.1	38/95/150	G1/2	Φ29	16	18	32	Ikke gitt	-	-	-	-
0.32	8:01	210	210	121	95	1.75	38/95/150	G1/2	Φ29	16	18	32	Ikke gitt	-	-	-	-
0.32	8:01	250	250	121	95	1.75	38/95/150	G1/2	Φ29	16	18	32	Ikke gitt	-	-	-	-
0.35	8:01	100	100	121	89	1.15	38/95/150	G1/2	Φ29	16	18	32	Ikke gitt	-	-	-	-
0.35	8:01	210	210	124	95	1.8	38/95/150	G1/2	Φ29	16	18	32	Ikke gitt	-	-	-	-
0.35	8:01	250	250	124	95	1.8	38/95/150	G1/2	Φ29	16	18	32	Ikke gitt	-	-	-	-
0.5	8:01	210	210	133	106	2.3	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
0.5	8:01	250	250	133	106	2.3	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
0.75	8:01	210	210	148.5	121	3	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
0.75	8:01	250	250	152	123	3.5	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1	8:01	210	210	160	138	3.8	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1	8:01	250	250	163	142	5	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1.4	8:01	210	210	174	153	5.9	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1.4	8:01	250	250	174	153	5.9	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
2	8:01	210	210	202	169	7.6	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
2	8:01	250	250	205	172	9.2	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
2.8	4:01	210	210	250	169	9.2	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1,5	20	37	46
2.8	4:01	250	250	255	172	11.5	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1,5	20	37	46
3.5	4:01	210	210	289	173	13.8	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1,5	20	37	46
3.5	4:01	250	250	289	173	13.8	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1,5	20	37	46
