1. Både stempel- og membranpumper skaper pulsering eller trykktopper under drift, dette er uønsket og skadelig for både den jevne driften og levetiden til komponentene. Montering av en akkumulator ved siden av nedstrøms pumpen vil dempe pulseringen til et akseptabelt nivå (fig.3). Typiske bruksområder er doseringspumper, pumper med et lite antall stempler, etc.
2. Ved plutselig strømtap, f.eks. f.eks. rør- eller skjøtesvikt, pumpehavari osv., kan akkumulatoren gi tilstrekkelig energi til å fullføre en driftssyklus eller la aktuatorer, ventiler osv. tilbakestilles til en "sikker" posisjon, og på den måten forhindre skade på utstyr eller produkt. Tilgjengeligheten av en slik nødstrømkilde er avgjørende i tilfeller der en hydraulisk strømforsyning er nødvendig for å lukke en sikkerhetsdør, elektrisk bryter, sikkerhetsventil, nødbremser, etc.
Et typisk bruksområde er nødforsyning av fyringsolje til kraftverksbrennere. Fig. 4 illustrerer at en feil ved "B", som forårsaker et tap av energi, kan utlignes ved å manuelt overstyre elektroventilen "A", og dermed utnytte den potensielle energien til akkumulatoren.
3. I en lukket hydraulisk krets kan termisk ekspansjon forårsake trykkøkning på grunn av temperaturøkning.
En akkumulator installert i ledningen vil beskytte ventiler, pakninger, trykkmålere osv. Vanlige bruksområder finnes i raffinerier og rørledninger(fig.5)
4. Siden det kreves et konstant statisk trykk over en lang periode, er en akkumulator uunnværlig da den vil kompensere for trykktap på grunn av lekkasje gjennom skjøter, tetninger etc. samt balansere trykktopper som kan oppstå under driftssyklusen. Typiske bruksområder finnes i lukkesystemer (fig.6), lasteplattformer, herdepresser, maskinverktøy, smøresystemer, etc.
5. Rask ventillukking kan gi sjokkbølger (vannslag), noe som resulterer i overtrykk av rør, skjøter, ventiler etc. Bruk av egnet akkumulator kan nøytralisere eller redusere støtet betydelig. Typiske bruksområder er vann(fig. 7), drivstoff- og oljedistribusjonskretser, vaskeutstyr, etc.
6. Mekaniske støt i hydraulisk drevet utstyr kan absorberes av akkumulatorer. Mulige bruksområder er i driv- og opphengssystemer for gaffeltrucker, mobilkraner, landbruks- og anleggsmaskiner, steinknusere osv. (Fig.8)
7. Væskeseparator (overføringsbarriere)
I et system der væsketrykk utviklet på den ene siden av kretsen må overføres til en annen væske uten mulighet for at de to væskene blandes, gir blæreakkumulatoren den tilfredsstillende løsningen(fig.9).
Akkumulatorblæren fungerer som en fleksibel barriere mellom de to væskene eller mellom en gass og en væske, og gir en øyeblikkelig respons uten å redusere systemtrykket.
Utvalg
Følgende parametere er involvert i valget av en akkumulator; de viktigste er.
1. Arbeidspress
Minimum og maksimum arbeidstrykk (P1, P2), og verdien av maksimalt tillatt arbeidstrykk må være lavere eller lik det maksimalt tillatte arbeidstrykket til akkumulatoren som skal velges av sikkerhetsmessige årsaker.
2. Arbeidsvolum
Volum (AV) væske som skal lagres eller utnyttes kreves i tillegg til maksimalt og minimum arbeidstrykk for riktig dimensjonering av akkumulatoren.
3. Arbeidsmedier
Generelt er arbeidsmediene nitrogen og hydraulikkolje eller emulsjon. For spesielle medier, vennligst kontakt oss først.
4. Arbeidstemperatur
Materialvalget av blære og skall vil bli bestemt av driftstemperaturen, som også påvirker forbelastningstrykket, og følgelig akkumulatorvolumet.
5. Maksimal strømningshastighet
For det samme (AV) kan størrelsen på akkumulatortilkoblingen påvirkes av den umiddelbare strømningshastigheten som er nødvendig.
6. Plassering
Det er viktig å kjenne den eventuelle betegnelsen på akkumulatoren slik at designet kan møte lokal design og testparameter.
7. Volumberegning
| Søknad | Formel for volumberegning | Merk |
| Lagring av væskekraft | V 0=1−( P 1/ P 2)1/n V x ( P 1/ P 0)1/n | V 0 : Volum kreves ( m3 ); Forladetrykk P 0 : 0.9 P 1 > P 0>0.25 P 2 |
| V x : Effektivt volum ( m3 ) |
| P 1 : Min. driftstrykk (Pa) |
| P 2 : Maks. driftstrykk (Pa) |
| n : Koeffisient; n=1 (isotermisk), n=1,4 (adiabatisk) |
| Pulsasjonsdemper | V 0=1−( P 1/ P 2)1/nA k L( P 1/ P 0)1/n×103 | A : Effektivt område av sylinder ( m2 ) |
| L : Lengde på stempelslag (m) |
| k : Koeffisient relatert til pumpetype: |
| - Enkeltvirkende enkeltstempel: 0,60 |
| - Dobbeltvirkende enkelt stempel: 0,25 |
| - Enkeltvirkende dobbeltstempel: 0,25 |
| - Dobbeltvirkende dobbeltstempel: 0,15 |
| - Enkeltvirkende trippelstempel: 0,13 |
| - Dobbeltvirkende trippelstempel: 0,05 |
| Forladetrykk: 60 % av driftstrykk |
| Absorber nødenergi | V 0=2m V 2( P 00.4)[( P 2/ P 0)0.285−1103] | m : Generell kvalitet på hydraulikkoljekretsen (kg) |
| v : Væskestrømningshastighet (m/s) |
| Forladetrykk: 90 % av driftstrykk |
Merk:
1. Forladetrykk skal bestemmes i henhold til brukssted.
2. n=1, i tilfelle kompresjon eller ekspansjon av nitrogen skjer så sakte (over 3 minutter) at det tillates fullstendig varmeveksling mellom gass og miljø, det vil si ved konstant temperatur, er tilstanden isotermisk n=1,4, når driften er så rask at ingen varmeveksling kan finne sted, er tilstanden adiabatisk.
Modellbetegnelser
1. Hydraulisk blæreakkumulator
2. Struktur: A: Liten åpning AB: Stor åpning
3. Nominell kapasitet: L
4. Nominelt trykk: bar
5. Tilkoblingstype: L--Gjenge F--Flenset
6. Medium: Y-hydraulikkolje R-emulsjon

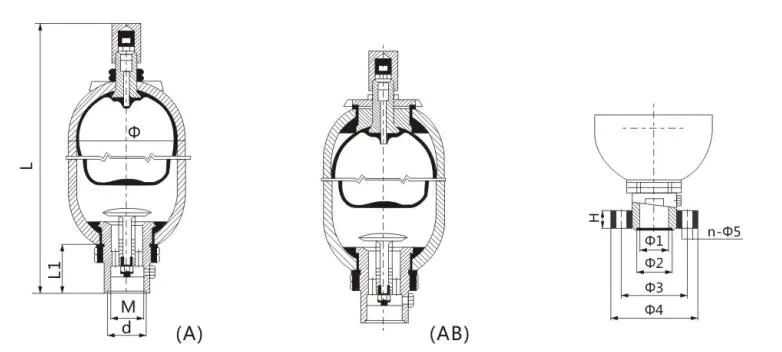

Modellkode og størrelse
Bestillingsmerknad
1. Modellen og kodene må oppgis fullstendig ved bestilling. For eksempel betyr akkumulator NXQ-A-40/31.5-L-Y: arbeidstrykk:31.5Mpa, nominelt volum: 40L, sylinderstruktur: liten åpning, reparer bunnen medium: hydraulikkolje, tilkoblingsvei: gjenget, diameter: Φ219.
(1) Sveising, revetering og mekanisk maskinering brukes ikke for å fikse akkumulatoren.
(2) Oksygen eller luft er forbudt å fylle akkumulatoren; bruk kun nitrogen eller annen inert gass.
(3) Når akkumulatoren brukes til å spare energi, bør påfyllingstrykket være lavere enn 90 % av det laveste arbeidstrykket til det hydrauliske systemet (vanligvis 60 %-80 %)
(4) Sjekk tilkoblingsporten for lekkasjer når du installerer akkumulatoren.
(5) Kontroller trykket etter behov umiddelbart etter at akkumulatoren har satt seg ned.
2. Når brukeren velger serieakkumulatoren med stor diameter med samme kapasitet, vær oppmerksom på diameteren på baksiden av modellen og koden. For eksempel er det to typer rør for en 40L akkumulator, den ene er $219 og den andre er $299, hvis brukeren trenger $299 diameter, arbeidstrykk: 31,5 MPa, sylinderstruktur: stor åpning/topp reparasjon, medium: hydraulikkolje, tilkoblingsmåte: gjenger. denne typen akkumulator skal uttrykkes som følgende: NXQ-AB-40/31.5-L-Y(Φ299).
Hvis brukeren velger en serie med liten diameter, er det ikke nødvendig å notere diameteren.
3. Hvis du har spesielle krav til akkumulatoren, vennligst forhandle med den tekniske personen i selskapet vårt.
Installasjon
1. Akkumulator skal installeres vertikalt med gassventilen stående. Inspeksjonsrom skal beholdes nær gassventil.
2. Akkumulator skal festes tett på støtten eller veggen.
3. Når den brukes til å bufre og absorbere fluktuasjonen, skal akkumulatoren plasseres nær fluktuasjonskilden.
4. Tilbakeslagsventil skal plasseres mellom akkumulator og hydraulikkpumpe for å hindre returstrøm av olje til akkumulatoren når den elektriske maskinen til pumpen slutter å fungere.
5. Stoppventil skal plasseres mellom akkumulator og rørsystem for bruk ved gasslading, justering av tappehastighet eller langtidsstopp.
6. Sveising skal ikke brukes ved fiksering av akkumulatoren.
Lading av nitrogen
1. Akkumulatoren skal inspiseres før nitrogen fylles.
2. Nitrogen skal lades sakte for å sikre at blæren ikke blir ødelagt ved hurtiglading.
3. Oksygen, kompaktluft eller annen brennbar gass skal ikke brukes.
4. Gassladeanordningen skal brukes ved lading av nitrogen. Gassladeenhet er en uatskillelig del av akkumulatoren som skal brukes til lading, tømming, måling og justering av ladetrykket Gassladeenhet.
5. Bestemmelse av ladetrykk:
(1) Bufferstøt: Ladetrykket skal være det normale trykket på installasjonsstedet eller litt over.
(2) Absorberende svingninger: Ladetrykket skal være 60 % av gjennomsnittlig svingningstrykk.
(3) Lagring av energi: Ladetrykket skal være lavere enn 90 % av minimum arbeidstrykk (vanligvis 60 %-80 %) og høyere enn 25 % av maksimalt arbeidstrykk.
(4) Kompensasjon for varm svelling: Ladetrykket skal være minimumstrykket for det hydrauliske systemets lukkede krets eller litt lavere
Inspeksjon og reparasjon
1. Inspeksjon av lekkasje:
Etter installasjon, sjekk gasstrykket i blæren hver uke. En måned senere, sjekk hver måned, et halvt år senere, sjekk hvert halve år.
Inspeksjonsmetode:
Plasser en tilbakeslagsventil i oljerøret som forbinder akkumulatoroljeinntaket og oljeboksen, og installerer en trykkmåler før tilbakeslagsventilen. Åpne tilbakeslagsventilen sakte for å la trykkolje gå tilbake til oljeboksen og se trykkmåleren samtidig. Målepekeren ved første sving ned sakte, snur dwon raskt til null på et visst punkt. Den endrede verdien av pekerens bevegelige hastighet er gassladetrykket. Dessuten kan gassladeenheten brukes til å inspisere trykket, men gass vil bli sluppet ut litt under hver inspeksjon.
2. Når akkumulator ikke brukes over en lengre periode, skal tilbakeslagsventilen lukkes for å sikre at oljetrykket er over dette ladetrykket.
3. Hvis akkumulatoren ikke virker, sjekk om det er lekkasje. Hvis det ikke er nitrogen i blæren og oljen er ute av gassventilen, sjekk blæren.
4. Tapp ut oljen før demontering av akkumulator. Slipp først ut nitrogenet med ladeenheten, deretter kan delene demonteres.
5. Hvis det er lekkasje på grunn av at mutterne løsner under transport og testing, må du kontrollere at tetningsringen er i sporet. Plasser tetningsringen på riktig sted og drei mutteren. Hvis det fortsatt er lekkasje, bytt deler.
Vedlegg
1. Før feilsøking skal luft i røret støtes ut.
2. Plasser en sikkerhetsventil i oljeinntaket når akkumulatoren er større enn 10 L.
3. Kontroller nitrogentrykket før akkumulatoren trer i kraft.
4. Oksygen og brennbar gass er forbudt for å unngå eksplosjon.

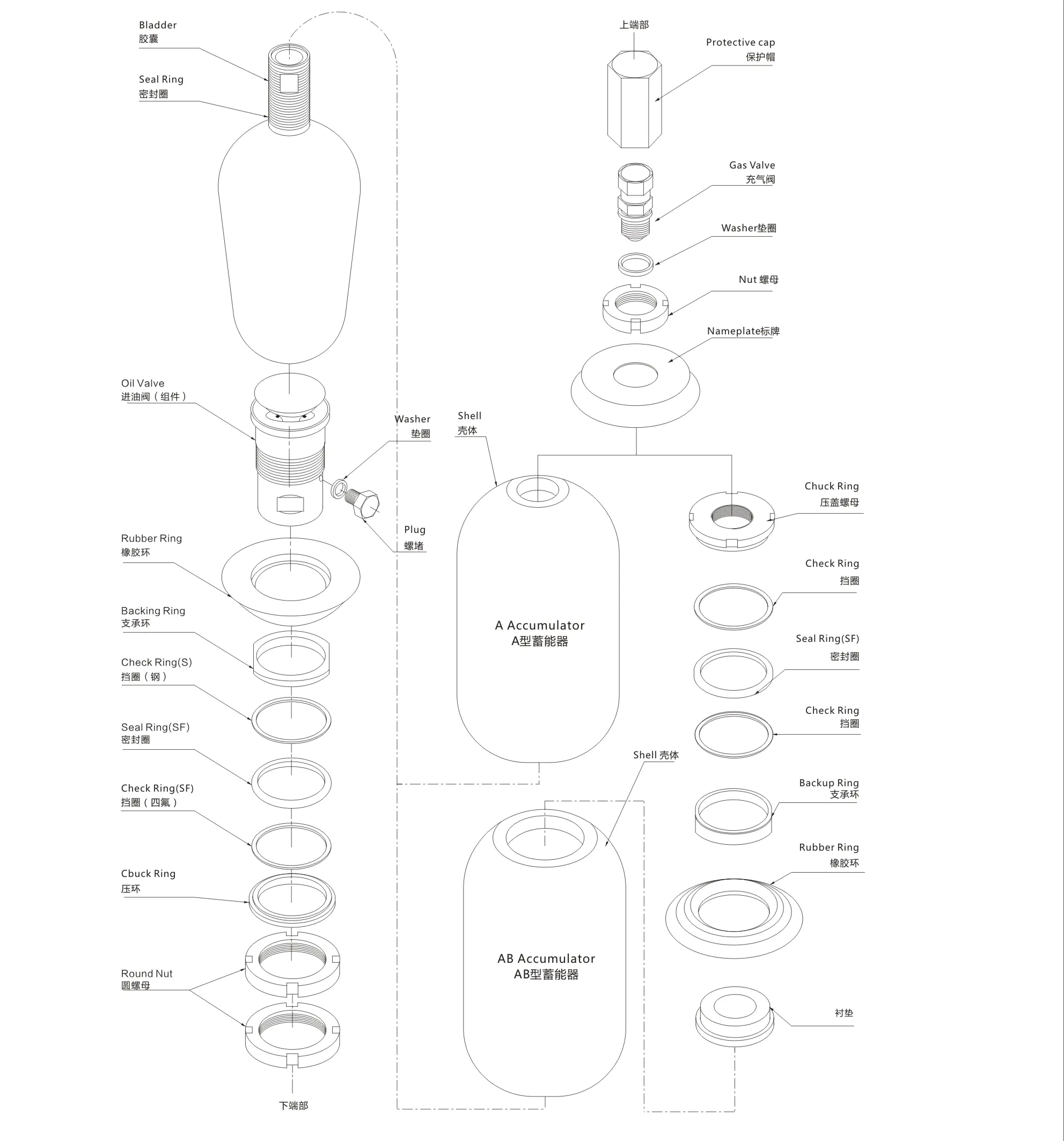

Skjematisk tegning av blæreakkumulatorsammenstilling
