  • Stempelakkumulator
Akkumulator

Stempelakkumulator

En stempelakkumulator er en mekanisk enhet som bruker komprimerbarheten til en gass (vanligvis nitrogen) for å lagre hydraulisk energi. Den er mye brukt i hydrauliske systemer som energiregulator. Den isolerer hydraulikkvæsken fra gassen gjennom et stempel for å oppnå effektiv energilagring og frigjøring.

Be om pris >
  • Stempelakkumulator
Forrige:MembranakkumulatorNeste:Blæreakkumulatorstasjon

Kjernedefinisjon og struktur
En stempelakkumulator tilhører kategorien hydraulisk isolerte akkumulatorer. Den består hovedsakelig av følgende komponenter:
1. Hovedstruktur: Inkluderer en sylinder (oljekammer), stempel, gasskammer og endestykker. Stempelet er plassert inne i sylinderen, og skiller hydraulikkvæskekammeret (nedre del) fra gasskammeret (øvre del).
2. Tetningssystem: Høypresisjonstetninger er installert på begge sider av stempelet for å hindre gass i å trenge inn i hydraulikkvæsken, og dermed opprettholde renheten til hydraulikkvæsken.
3. Reguleringsventiler: Vanligvis utstyrt med en forfyllingsventil og en tilbakeslagsventil for å fylle komprimert gass og kontrollere strømmen av hydraulikkvæske.

Arbeidsprinsipp
Arbeidsprosessen til en stempelakkumulator ligner på en gigantisk "fjær":
1. Energilagringstrinn: Når trykket i det hydrauliske systemet øker (over gassens forladningstrykk), kommer hydraulikkvæske inn i akkumulatoren gjennom en tilbakeslagsventil, skyver stempelet oppover og komprimerer gassen i den øvre delen. Når gassvolumet avtar, lagres energi.
2. Energifrigjøringsstadiet: Når systemet trenger ekstra hydraulisk energi (trykket faller), utvider den komprimerte gassen seg raskt, og skyver stemplet nedover. Den nedadgående bevegelsen av stempelet tvinger hydraulikkvæsken tilbake i systemet, og frigjør energien.

Bestillingsmerknad
1. For eksempel: Nominelt trykk: 31,5 MPa. Innvendig diameter på skallet (mm): 180 mm, nominelt volum: 20L, hydraulisk port: gjenget; endelokkets gjengetype: hann, medium: hydraulikkolje; en typisk modellkode for stempelakkumulatoren vil være: HXQ-A-20/31.5-L-Y-180.
2. For de spesielle kravene til stempelakkumulatoren, vennligst kontakt oss.
3. Vi forbeholder oss retten til å revidere designet.

Produkt
Beskrivelse

Vi kan designe og utvikle i henhold til kundenes behov for å tilfredsstille kravene til ulike kunder.

Modellbetegnelser

1. Produkttype
Stempelakkumulatorer

2. Bygging
A: Gjengen på endestykket: hann
B: Gjenge på endestykket: hunn

3. Nominelt volum (L): 0,5~250L

4. Nominelt trykk (MPa): 10-31,5 MPa

5. Hydraulisk port
L: Gjenget
F: Flens

6. Middels
Y: Hydraulikkolje
R: Emulsjon og vann-glykol

7. Innvendig diameter parameter(mm)

Produktspesifikasjoner

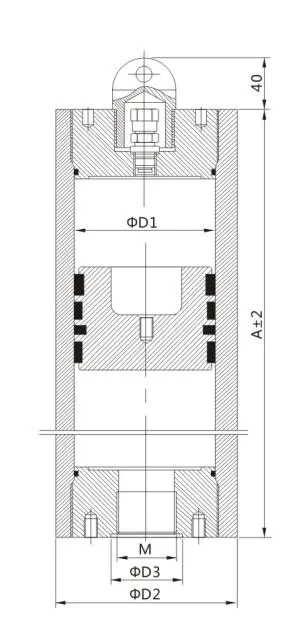

Modellkode og størrelse

Modellkode Nominelt volum (L) ΦD1 (mm) ΦD2 (mm) A (mm) Tillatt driftstrykk (MPa) ΦD3 (mm) M Vekt (kg)
HXQ-A-0,5/※-L-Y-80 0.5 80 98 275 10~31,5 35 M27×2 10
HXQ-A-1/※-L-Y-80 1 80 98 375 10~31,5 35 M27×2 12
HXQ-A-2/※-L-Y-80 2 80 98 575 10~31,5 35 M27×2 16
HXQ-A-2,5/※-L-Y-100 2.5 100 126 500 10~31,5 50 M42×2 26
HXQ-A-5/※-L-Y-80 5 100 126 820 10~31,5 50 M42×2 38
HXQ-A-7.5/※-L-Y-100 7.5 100 126 1140 10~31,5 50 M42×2 49
HXQ-A-2/※-L-Y-125 2 125 155 360 10~31,5 50 M42×2 34
HXQ-A-5/※-L-Y-125 5 125 155 600 10~31,5 50 M42×2 49
HXQ-A-15/※-L-Y-125 15 125 155 1415 10~31,5 50 M42×2 99
HXQ-A-6/※-L-Y-150 6 150 180 555 10~31,5 60 M48×2 52
HXQ-A-20/※-L-Y-150 20 150 180 1345 10~31,5 60 M48×2 100
HXQ-A-32/※-L-Y-150 32 150 180 2025 10~31,5 60 M48×2 142
HXQ-A-10/※-L-Y-180 10 180 216 655 10~31,5 70 M60×2 93
HXQ-A-20/※-L-Y-180 20 180 216 1050 10~31,5 70 M60×2 128
HXQ-A-50/※-L-Y-180 50 180 216 2225 10~31,5 70 M60×2 231
HXQ-A-20/※-L-Y-200 20 200 235 925 10~31,5 70 M60×2 136
HXQ-A-40/※-L-Y-200 40 200 235 1565 10~31,5 70 M60×2 196
HXQ-A-80/※-L-Y-200 80 200 235 2835 10~31,5 70 M60×2 316
HXQ-A-50/※-L-Y-250 50 250 290 1345 10~31,5 80 M72×2 256
HXQ-A-80/※-L-Y-250 80 250 290 1960 10~31,5 80 M72×2 338
HXQ-A-100/※-L-Y-250 100 250 290 2360 10~31,5 80 M72×2 390
HXQ-A-125/※-L-Y-250 120 250 290 2775 10~31,5 80 M72×2 446
HXQ-A-100/※-L-Y-350 100 350 406 1530 10~31,5 80 M72×2 560
HXQ-A-120/※-L-Y-350 120 350 406 1740 10~31,5 80 M72×2 610
HXQ-A-180/※-L-Y-350 180 350 406 2360 10~31,5 80 M72×2 750
HXQ-A-250/※-L-Y-350 250 350 406 3000 10~31,5 80 M72×2 900
