Akkumulatorblære i NXQ-serien

Hovedfunksjoner
1. Energilagring: Når den hydrauliske pumpen setter systemet under trykk, deformeres akkumulatorblæren, og komprimerer det indre nitrogenet (eller annen komprimert gass) for å lagre energi.
2. Trykkstabilisering: Når systemtrykket faller, går akkumulatorblæren tilbake, og frigjør den komprimerte gassen for å fylle på hydraulikkolje og opprettholde systemtrykket nær den innstilte verdien.
3. Kapasitetskompensasjon: Den kompenserer for volumendringer forårsaket av bevegelse av komponenter som rør og stempelstenger i systemet.
4. Pulsabsorpsjon: I hydrauliske systemer genererer åpning eller lukking av magnetventiler øyeblikkelige støt (pulser). Akkumulatorblæren absorberer effektivt disse støtene, og beskytter systemkomponentene.

Arbeidsmedium:
1. Inne i akkumulatorblæren: Vanligvis fylt med nitrogen (N2), noen ganger andre inerte gasser.
2. Utenfor akkumulatorblæren: Fylt med hydraulikkolje (Y), emulsjon (R), eller vannglykol (EG), etc.
3. Materiale: Det ytre skallet er vanligvis laget av 20# stål, 35CrMo eller 316L rustfritt stål. Akkumulatorblærekroppen er vanligvis laget av høystyrke, oljebestandig gummi, med oljebestandighet, syre- og alkalimotstand, varmebestandighet og minimal deformasjon.
4. Standarder: Samsvarer med HG2331-standarden (europeisk standard) og gjelder standarder som GB/T 20663-2017.

Vanlige modeller og strukturer:
Denne serien inkluderer ulike modeller med forskjellig kapasitet (fra 0,4L til 200L). Vanlige strukturer inkluderer Type A (liten port) og Type AB (stor port). Tilkoblingsmetoder inkluderer flens (F) og gjenget (L). Modellbetegnelser inkluderer vanligvis informasjon som kapasitet, nominelt trykk og tilkoblingsmetode.

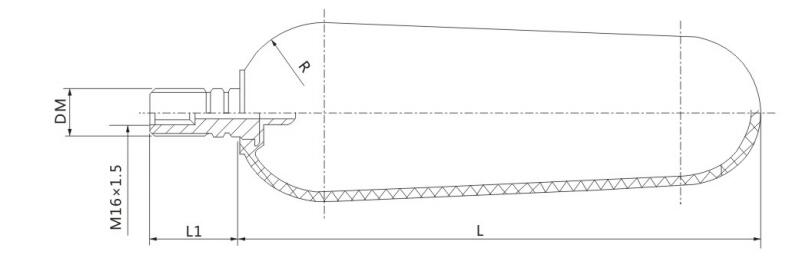

Overordnet dimensjon

1. NXQ Series Akkumulator Blære Parameter Tabell

2. NXQ Series Akkumulator Blære Parameter Tabell
